Adapter zasilania 70mai 4G Hardwire Kit (UP04)

70mai 4G Hardwire Kit (UP04) to sprytne urządzenie integrujące dwie zasadnicze funkcje:

1) Adapter zasilający wideorejestrator 70mai z instalacji elektrycznej samochodu, dzięki czemu możliwe jest wykorzystanie funkcjonalności trybu parkingowego pojazdu przez kamerę;

2) Moduł 4G/LTE umożliwiający połączenie wideorejestratora z internetową "chmurą" i zdalne zarządzanie kamerą z poziomu aplikacji w smartfonie, w tym np. podgląd obrazu z kamery na żywo, otrzymywanie powiadomień o zdarzeniach na postoju czy automatyczne przesyłanie plików video ze zdarzeniami.

Podłączenie adaptera zasilania

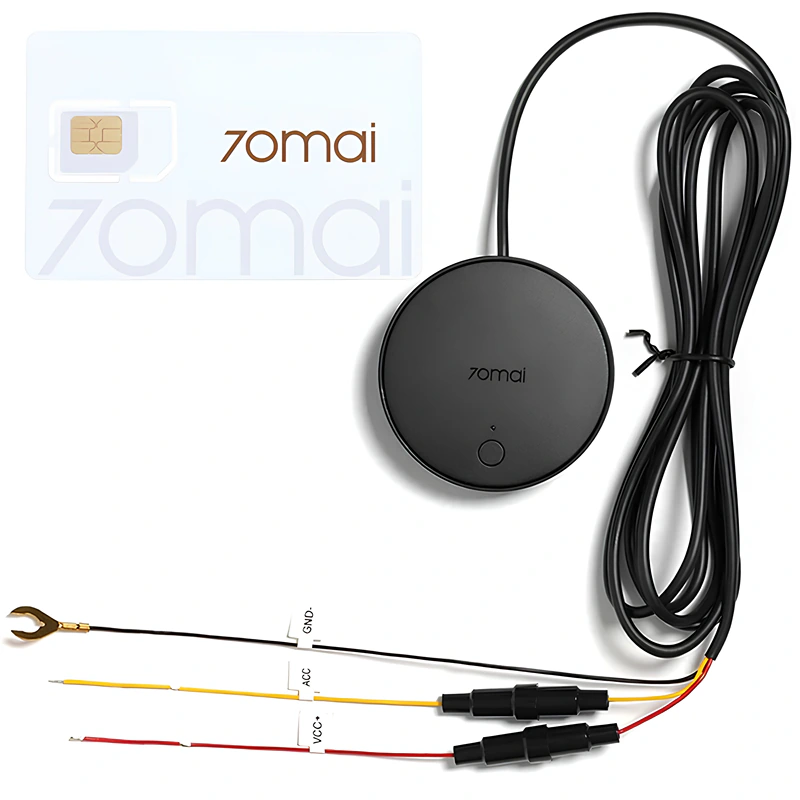

Adapter posiada trzy przewody wejściowe:

1) Battery+ (czerwony) - podłączany do obwodu zasilania stałego, które podaje napięcie także po wyłączeniu zapłonu.
2) ACC (żółty) - podłączany do obwodu, który aktywny jest po włączeniu zapłonu w samochodzie (przekręceniu kluczyka w stacyjce).
3) GND (czarny) - masa, należy przymocować np. do elementu karoserii samochodu.

Długość przewodów od obudowy adaptera to ok. 2m.

Kamera jest podłączana do adaptera za pomocą dwustronnego przewodu USB-C, o długości ok. 2m. Przewód posiada z jednej strony wtyk prosty, a z drugiej kątowy. Dowolny koniec może być wpięty do adaptera i kamery.

UWAGA! Zalecamy, aby montaż adaptera zasilania został przeprowadzony przez specjalistów wykwalifikowanych w zakresie elektroniki samochodowej. Niepoprawne podłączenie adaptera może w skrajnych przypadkach doprowadzić do uszkodzenia adaptera lub instalacji elektrycznej pojazdu!

Zabezpieczenie akumulatora

Adapter współpracuje z instalacjami elektrycznymi 12-24V i posiada funkcję zabezpieczającą akumulator przed nadmiernym rozładowaniem. Poziomy odcięcia zasilania programowane są z poziomu aplikacji 70mai na smartfonie. Wraz z aktualizacją oprogramowania rozszerzeniu uległa ilość dostępnych progów ochrony akumulatora. Poszczególne wartości mogą się różnić w zależności od wersji aplikacji, modelu podłączonej kamery i jej wersji oprogramowania:

Adapter posiada możliwość regulacji progów ochrony akumulatora, dostępne wartości 11.8 / 11.9 / 12 / 12.1 / 12.2 / 12.3 / 12.4 / 12.5V

Uwaga: Jeśli dany model kamery i/lub wersja oprogramowania adaptera, czy też aplikacji 70mai nie będzie obsługiwać regulacji poziomu progu odcięcia, wtedy napięcie będzie odcinane przy osiągnięciu poziomu ok. 11.6V. Czyli możliwa jest sytuacja, w której posiadając uaktualnioną aplikację i kamerę, a niezaktualizowany adapter UP04, mimo wybrania wyższego poziomu ochrony akumulatora, odcięcie nastąpi przy niższym poziomie. Rekomendowane jest więc zaktualizowanie oprogramowania adaptera UP04. Aby tego dokonać używamy opcji "Dodaj 4G", a następnie aktualizacja zostanie wykryta, jeśli dostępna. Karta SIM nie jest wymagana do samej aktualizacji adaptera UP04.

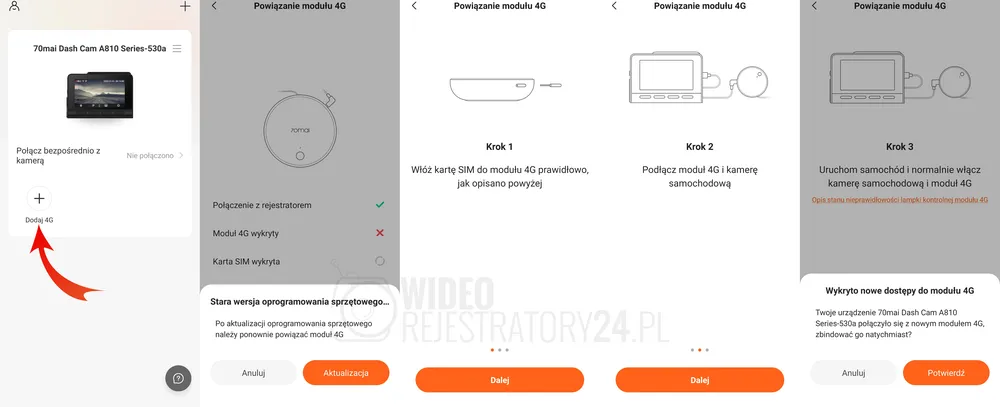

Zrzuty ekranu ilustrujące proces powiązania modemu 70mai UP04 z 70mai A810. Kliknij aby powiększyć

Odcięcie może zadziałać nawet po ok. 2 minutach od osiągnięcia zadanego poziomu. Niedbałe podłączenie adaptera do instalacji elektrycznej może powodować jego nieprawidłową pracę, a nawet brak możliwości zaktualizowania adaptera, mimo jego wykrywania przez kamerę.

W przypadku, gdy przewód ACC jest nieaktywny (zapłon wyłączony), adapter podaje zasilanie do kamery w sposób ciągły aż do momentu, w którym napięcie wejściowe spadnie do ustawionego poziomu odcięcia. Odcięcie zasilania następuje w ciągu ok. 5 sekund od momentu osiągnięcia lub przekroczenia wartości progowej napięcia wejściowego. Przywrócenie zasilania na wyjściu następuje po podaniu zasilania do przewodu ACC (uruchomienie zapłonu).

Zintegrowany moduł 4G/LTE

Adapter posiada zintegrowany moduł transmisji danych w sieci 4G/LTE, służący do połączenia wideorejestratora z dodatkowymi usługami w internetowej "chmurze". Dzięki temu rozwiązaniu zyskasz takie funkcje jak:

• zdalny podgląd obrazu z kamery na żywo,
• powiadomienia do aplikacji w smartfonie o zdarzeniach wykrytych przez wideorejestrator w czasie postoju,
• automatyczne przesyłanie plików video na dysk w chmurze w celu późniejszego odtworzenia.

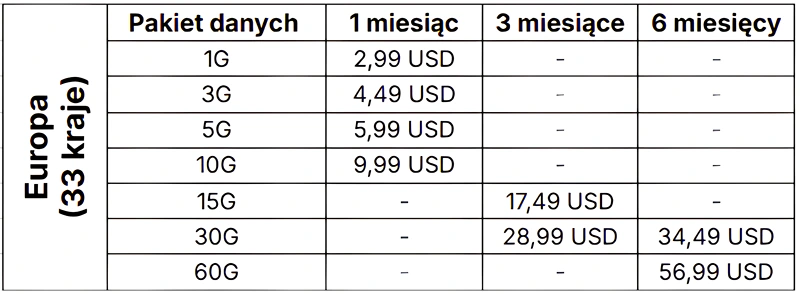

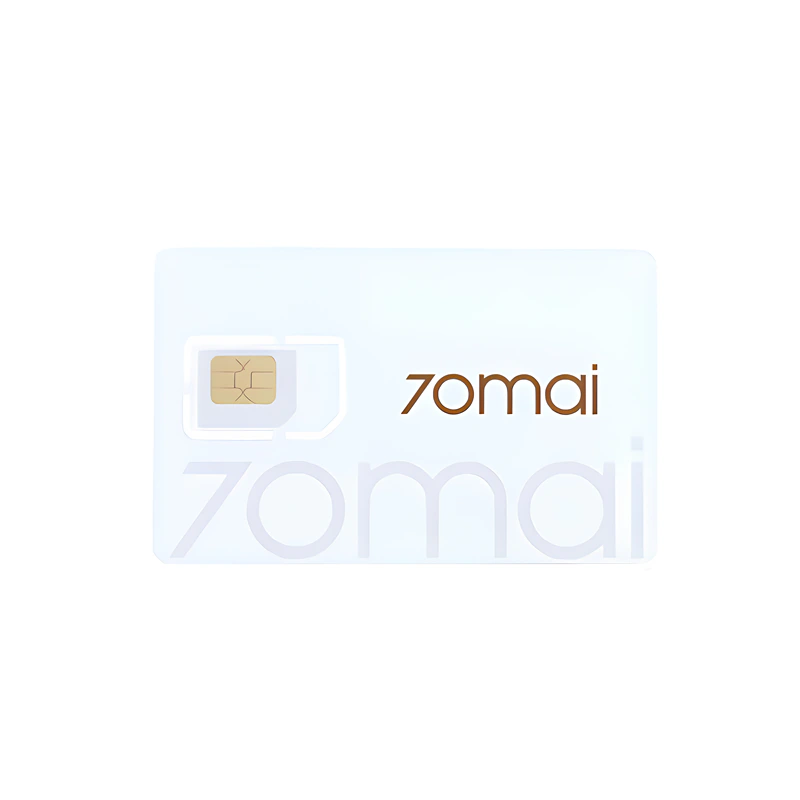

Do skorzystania z funkcji "chmurowych" wymagana jest karta SIM z transmisją danych 4G/LTE (zalecamy pakiet min. 10GB miesięcznie), którą należy nabyć osobno we własnym zakresie. Aktywacji karty SIM i połączenia z kamerą dokonuje się poprzez aplikację 70mai w smartfonie.

Ważne! Zwróć uwagę na miejsce montażu modułu UP04 wewnątrz samochodu. Zalecamy umieścić moduł w miejscu, które nie będzie ograniczało sygnału sieci komórkowych, np. na podszybiu lub bezpośrednio na szybie. Schowanie modułu np. pod lub wewnątrz deski rozdzielczej może sprawić, że sygnał sieci 4G/LTE odbierany przez moduł będzie pogorszony, co przełoży się problemy ze stabilnością połączenia i ogólnego funkcjonowania usługi chmurowej.

Sterowanie i sygnalizacja

Na module 70mai UP04 znajduje się przycisk oraz dioda. Naciśnięcie przycisku wymusza restart modułu oraz wideorejestratora - może to być przydatne w razie problemów ze stabilnością połączenia.

Dioda sygnalizuje aktualny status połączenia modułu:

• Czerwona - oznacza błąd karty SIM (np. blokadę PIN) i/lub brak dostępu do sieci 4G/LTE.
• Niebieska - trwa aktualizacja oprogramowania (firmware) modułu.
• Zielona (miga) - moduł połączony z siecią 4G/LTE, ale nie zalogowany do chmury 70mai.
• Zielona (stała) - moduł połączony poprawnie z siecią 4G/LTE oraz zalogowany w chmurze 70mai.

Niski pobór energii

Pobór energii samego modemu 70mai UP04 z odłączoną kamerą, ale włożoną kartą SIM to ok. 0,015A (ok. 0,18W). Po spadku napięcia do poziomu 11.6V modem się wyłącza.

Kompatybilność

Adapter 70mai 4G Hardwire Kit UP04 współpracuje z następującymi modelami wideorejestratorów 70mai:

• 70mai Dash Cam Omni (X200)
• 70mai A810
• 70mai A510

Profesjonalny montaż

Proponujemy kompleksową usługę montażu wideorejestratora oraz adaptera zasilania w punktach partnerskich na terenie całej Polski. Idealna opcja dla osób ceniących swój czas oraz jakość montażu. Więcej szczegółów na dedykowanej stronie:

Usługa profesjonalnego montażu wideorejestratora

Autoryzowana dystrybucja i gwarancja

Wszystkie rejestratory i akcesoria marki 70mai w naszym sklepie pochodzą z autoryzowanej dystrybucji producenta i są objęte gwarancją realizowaną na terenie Polski.

Symbol producenta: Midrive UP04
